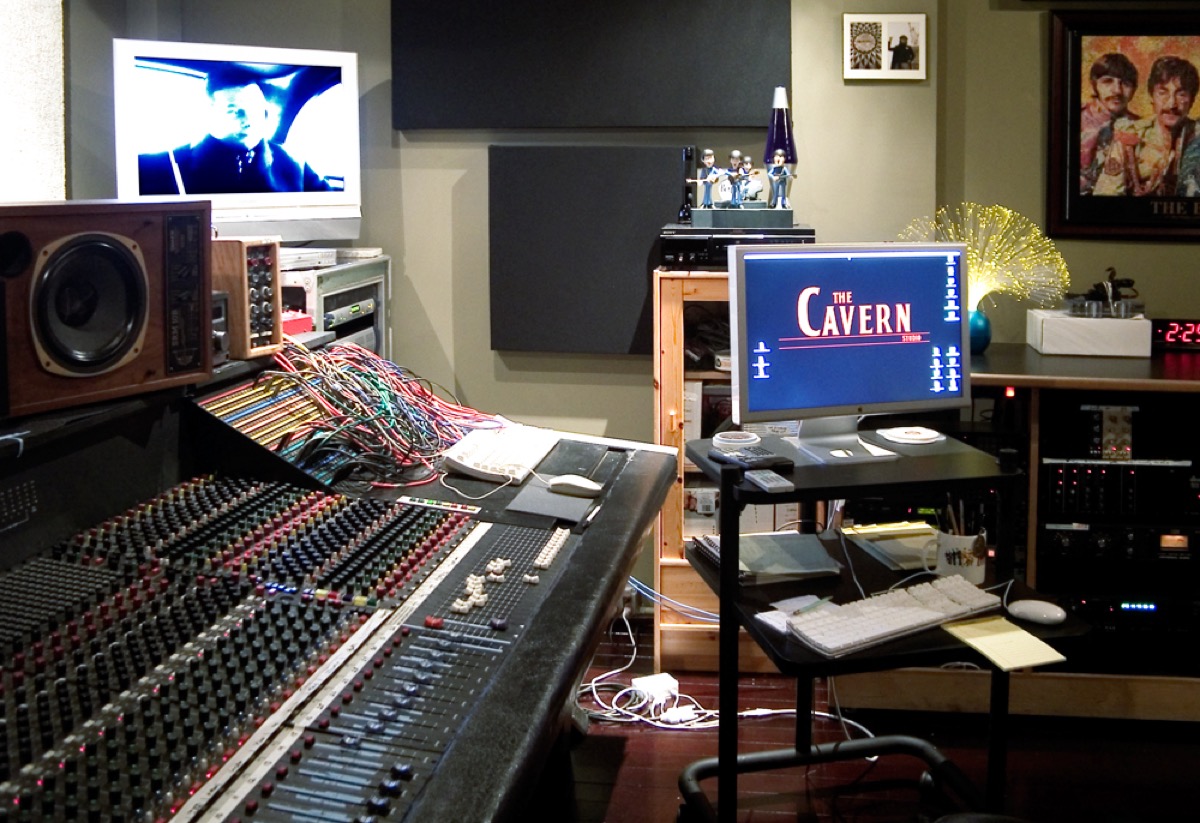

Le cheminement du signal
01 — Définition
Le cheminement du signal (signal flow) est le trajet que suit un signal audio dans un système. Quelle que soit la taille de l'installation, l'ordre reste le même : source, préamplificateur, traitement, bus de routage, amplificateur, haut-parleur. Le petit système à deux canaux d'un musicien de rue et la diffusion principale d'un festival suivent cette séquence ; seule la quantité de matériel à chaque étape diffère.
02 — Le guide
Chaque étage a une fonction. La source produit le signal. Le préamplificateur élève un signal de niveau micro, compris en général entre −60 et −40 dBu selon Shure, jusqu'au niveau ligne, afin que les étages suivants reçoivent un niveau exploitable. Le traitement met le signal en forme, et les bus le combinent et le distribuent vers ses destinations. L'amplificateur l'élève à la puissance nécessaire au haut-parleur, qui le reconvertit en son. Un maillon rompu ou mal routé produit un silence, un signal erroné ou un doublon inattendu.
Ce modèle fournit une méthode de dépannage. Lorsqu'un signal manque, l'opérateur suit la chaîne de l'entrée vers la sortie et contrôle les indicateurs de niveau étage par étage, jusqu'au premier point où le signal disparaît. Un technicien qui connaît le cheminement du signal d'un système localise ainsi rapidement la plupart des pannes.
03 — La règle
Un signal absent se recherche de l'entrée vers la sortie, étage par étage, sans présumer de l'emplacement de la panne.
04 — Termes du glossaire
06 — Sources
- Shure, What's the Difference Between Line and Mic Levels? — niveau micro d'environ −60 à −40 dBu, niveau ligne professionnel +4 dBu — shure.com
- Yamaha Pro Audio, Aux Sends and Returns — départs auxiliaires pré et post-fader, retours d'effets — hub.yamaha.com
- Yamaha Pro Audio, gain staging en console live — niveaux étage par étage le long de la chaîne — hub.yamaha.com
