Connecteurs et intégrité du signal
01 — Définition

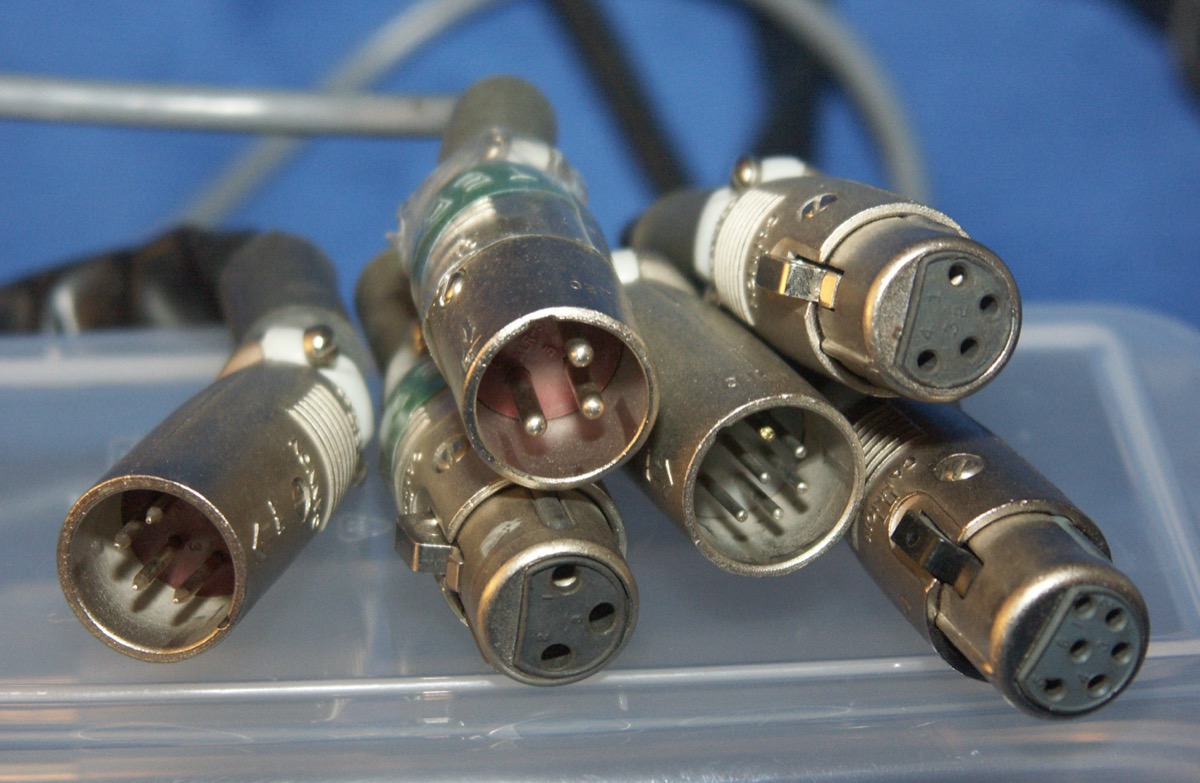

Le connecteur détermine le type de signal qu'un câble transporte et la protection de ce signal sur la distance. La plupart des liaisons audio professionnelles sont symétriques. Une ligne symétrique utilise deux conducteurs de signal et un blindage : sur un connecteur XLR, la broche 1 est la masse (blindage), la broche 2 le point chaud (positif) et la broche 3 le point froid, convention fixée par l'AES14 et l'IEC 60268-12. Les parasites induits le long du câble apparaissent presque à l'identique sur les deux conducteurs, et l'entrée différentielle du récepteur, qui soustrait un conducteur de l'autre, annule ce bruit de mode commun. Cette réjection dépend de l'égalité des impédances des deux conducteurs par rapport à la masse. Beaucoup de sorties envoient aussi le signal en polarité opposée sur les deux conducteurs, mais Bill Whitlock (Jensen Transformers) a montré que cette symétrie du signal ne joue aucun rôle dans la réjection.
02 — Le guide
Grâce à la réjection de mode commun, une ligne symétrique parcourt des dizaines de mètres près des gradateurs et des moteurs sans ronflement audible. Le XLR est le connecteur standard des signaux micro et ligne symétriques. Un jack TRS transporte soit un signal mono symétrique, soit un signal stéréo asymétrique selon son câblage ; un jack TS est toujours asymétrique, et les câbles TS restent donc courts.
Les micros statiques ont besoin d'une alimentation, transmise par le même câble symétrique sous forme d'alimentation fantôme. L'IEC 61938 définit l'alimentation fantôme 48 V (P48) ainsi que des variantes 12 V et 24 V. Un micro dynamique symétrique correctement câblé n'est pas affecté, car la même tension est présente sur les broches 2 et 3. Les micros à ruban sont exposés lorsqu'un câble présente une erreur de câblage ou qu'une ligne est patchée sous tension : selon Royer Labs, la tension peut alors atteindre le ruban et l'étirer, et certains rubans anciens peuvent être endommagés par l'alimentation fantôme elle-même.
Les liaisons d'enceintes transportent des courants de plusieurs ampères, loin des millivolts d'un signal micro. Elles utilisent des connecteurs Speakon verrouillables, que Neutrik conçoit pour les charges de haut-parleurs à fort courant et non pour les signaux micro ou ligne. Les liaisons de niveau haut-parleur et de niveau ligne ne sont jamais interchangeables, et brancher la sortie d'un amplificateur sur une entrée ligne peut détruire cette entrée. Le blindage protège le signal des interférences électromagnétiques ; le bruit ajouté par un câble mal blindé ne peut plus être retiré par la console.
03 — La règle
Le connecteur se choisit d'après le type et le niveau du signal qu'il transporte.
04 — Termes du glossaire
06 — Sources
- AES14-1992 (r2004), XLR-type polarity and gender — broche 1 masse, broche 2 positive, broche 3 négative ; document fondé sur l'IEC 268-12 — op316.com
- IEC 61938:2018 — alimentation fantôme P12, P24 et P48 (48 V via 2 × 6,8 kΩ) — cdn.standards.iteh.ai
- R. Elliott, Phantom Power (ESP) — valeurs P48 de l'IEC 61938, résistances appairées de 6,81 kΩ — sound-au.com
- B. Whitlock, Balanced Lines in Audio Systems: Fact, Fiction, and Transformers, JAES vol. 43, 1995 — interfaces symétriques et transformateurs — academia.edu
- B. Whitlock, Design of High-Performance Balanced Audio Interfaces (Jensen) — la symétrie du signal ne joue aucun rôle dans la réjection ; les impédances des deux conducteurs par rapport à la masse doivent être égales — sound-au.com
- Royer Labs, Ribbon Mics and Phantom Power — fantôme sans danger en conditions normales ; risques : câbles mal câblés, patch sous tension, certains rubans anciens — royerlabs.com
- Shure, Top 8 Microphone Myths Exposed — un dynamique symétrique correctement câblé n'est pas affecté par l'alimentation fantôme — shure.com
- Neutrik, speakON cable connectors — connecteurs verrouillables pour liaisons amplificateur/enceinte à fort courant — neutrik.com
