Les murs LED
01 — Définition

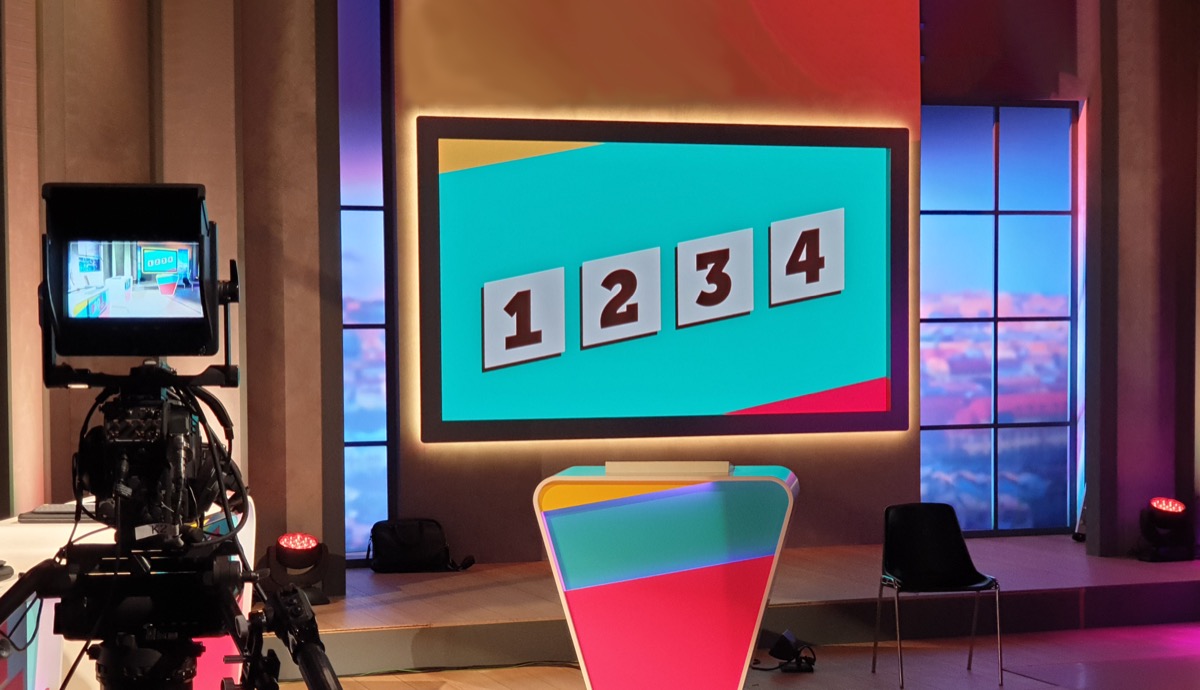

Un mur LED est assemblé à partir de dalles modulaires. Sa caractéristique principale est le pas de pixel (pitch), la distance en millimètres entre les centres de deux pixels voisins. Un pas de 2,6 mm convient à une vision rapprochée, tandis qu'un pas de 10 mm, grossier, reste acceptable à distance. Une règle empirique répandue fixe la distance minimale de vision confortable, en mètres, à peu près à la valeur du pas en millimètres, soit environ 2,6 mètres pour un mur de 2,6 mm ; les fabricants la présentent comme un point de départ qui dépend aussi du contenu. En deçà, les pixels deviennent visibles individuellement.
02 — Le guide
Un processeur pilote le mur, souvent réparti entre un boîtier d'envoi et des cartes de réception logées dans les dalles. Il répartit la vidéo entrante sur l'agencement physique des dalles et gère la mise à l'échelle, la couleur et la synchronisation des images. Une erreur de configuration se traduit par une image déchirée, répétée ou brouillée d'une dalle à l'autre : le réglage du processeur compte autant que les dalles.
Un mur LED émet beaucoup plus de lumière qu'une image projetée. Les dalles d'intérieur tournent couramment autour de 1000 nits, et les dalles d'extérieur atteignent 4000 à 6000 nits ou plus pour rester lisibles en plein soleil. En intérieur, la luminosité est généralement réglée bien en dessous du maximum, pour le confort du public comme pour ne pas surexposer les caméras. À l'image, le rafraîchissement du mur interagit avec la cadence et l'obturateur de la caméra ; faute de coordination, l'image présente des bandes ou un scintillement. L'outil Camera / LED Sync traite cette synchronisation.
03 — La règle
Le pas de pixel se choisit d'après la plus courte distance de vision du public et des caméras.
04 — Termes du glossaire
06 — Sources
- 4Wall Entertainment — distance minimale de vision ≈ pas en mm exprimé en mètres (règle empirique) — 4wall.com
- Barco — pas de pixel et distance de vision des murs LED — barco.com
- Planar — distance de vision recommandée des écrans LED à vision directe — planar.com
- 4Wall Entertainment — luminosité : dalles d'intérieur autour de 1000 nits, extérieur de 4000 à 6000 nits et plus — 4wall.com
