Projection mapping et edge blending
01 — Définition
Plusieurs projecteurs peuvent former une seule grande image grâce à deux techniques. Le fondu de bords (edge blending) fait se recouvrir les images voisines sur une zone définie, couramment entre 10 et 20 % de la largeur de l'image, et atténue la contribution de chaque projecteur sur cette zone pour que la jonction disparaisse. Un recouvrement plus large laisse davantage de marge pour masquer de petits écarts d'alignement et de luminosité. Le fondu doit suivre la courbe de gamma des projecteurs : un niveau vidéo de 50 % ne produit pas la moitié de la lumière, si bien que deux rampes linéaires s'additionnent en une bande nettement plus sombre ou plus claire que le reste de l'image.
.jpg){kind=link}
02 — Le guide

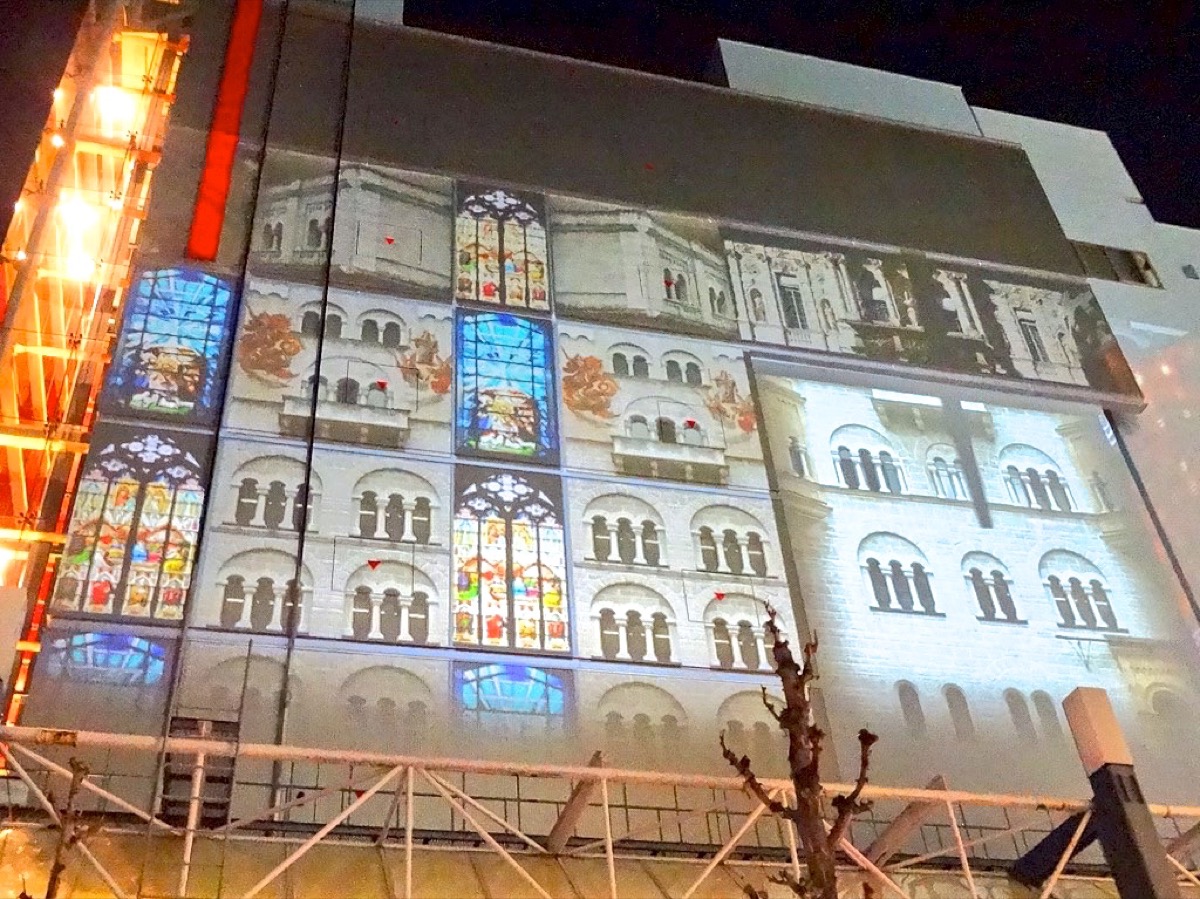

Le projection mapping (déformation ou warping) adapte l'image à une surface qui n'est pas un écran plat, comme un élément de décor, un mur courbe ou une façade, pour que le contenu tombe à l'endroit prévu. La déformation s'applique en dernier, sur des projecteurs déjà correctement placés.
Les deux techniques reposent d'abord sur l'alignement physique, car ni la déformation ni le fondu ne compensent des projecteurs pointés approximativement. Les projecteurs sont positionnés et superposés mécaniquement, leur luminosité et leur colorimétrie sont accordées (les lampes et les sources vieillissent à des rythmes différents, et deux appareils concordent rarement au déballage), puis seulement le fondu et la déformation sont réglés. Un ensemble bien accordé se lit comme une image continue.
03 — La règle
Les projecteurs sont alignés et accordés physiquement avant le réglage logiciel du fondu et de la déformation.
04 — Termes du glossaire
06 — Sources
- Baptiste Jazé — edge blending : recouvrement de 10 à 20 %, pas en dessous de 10 %, davantage sur surfaces irrégulières — baptistejaze.com
- Baptiste Jazé — calibration du fondu : deux rampes linéaires dont la somme fait 100 % du signal ne donnent pas une lumière constante — baptistejaze.com
- MatrixWorks Europe — erreurs courantes du fondu de bords, recouvrement généreux recommandé — matrix-works.eu
- ImmersaView — calcul du recouvrement entre projecteurs — immersaview.com
- Resolume — edge blending : zone de recouvrement et courbe de gamma du fondu — resolume.com
- Epson — réglage du fondu de bords en configuration multi-projecteurs — files.support.epson.com
